Инструкция по монтажу стенового профнастила



Стеновые и кровельные профили имеют трапециевидный изгиб и глубину профилирования 10, 20, 45 и 57мм. Они используются для обустройства вентилируемых фасадов и кровель. Возможно изготовление профилей, длина которых указана заказчиком. Профили производятся из оцинкованной стали (толщина 0,5 или 0,7мм) или оцинкованной стали с полимерным покрытием (толщина 0,5мм).

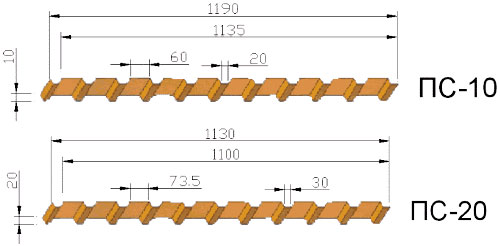

Для облицовки фасадов и отделки внутренних поверхностей помещения применяется стеновой профнастил ПС-8, ПС-10 или ПС-20. Такие профили не имеют капиллярной канавки, что позволяет обеспечить взаимозаменяемость отдельных частей профиля.



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



Крепления профнастила производится посредством самонарезающих шурупов (4,8х38мм), ввинчиваемых в прогиб волны профиля. При монтаже используется аккумуляторная или электрическая дрель, снабженная храповой муфтой. На 1кв.м. расходуется в среднем 6 шурупов. На карнизе и гребне шурупы необходимо ввинчивать в прогиб каждой второй волны плиты профнастила, в середине плиты крепление производится в каждую доску обрешетки. Для надежного крепления бокового нахлеста шаг между заклепками или шурупами для кровельного профиля должен составлять 0,5м, для стенового — 1м. В процессе монтажа кровельного профнастила следует обращать внимание на исправность водосточной канавки.



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»   Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»

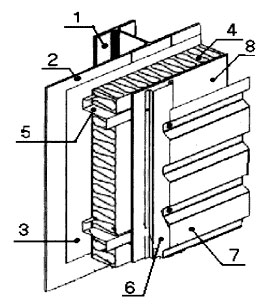

Для устройства утепленных фасадов дополнительно применяются специальные уголки-посредники. Они служат для выравнивания поверхности стен, а также для последующего крепления Z-профиля, который обеспечивает возможность заполнения теплоизоляционным материалом созданного таким образом дополнительного пространства. При устройстве утепленного вентилируемого фасада крепление профнастила осуществляется к дополнительному малому Z-профилю, создающему пространство для циркуляции воздуха (см. рисунки). Шаг установки несущего горизонтального Z-профиля рассчитывается в зависимости от его геометрических размеров и нагрузки, а также от габаритных размеров применяемого утеплительного материала. Максимальный шаг — L=1м (см. рисунки).





1. Несущая ограждающая конструкция

2. Эффективный утеплитель

3. Стальной уголок для жесткости и для выравнивания кривизны плоскости стены

4. Z-образный профиль

5. Z-образный профиль малый (дополнительный) для проветривания

6. Пленка ветробарьер

7. Стеновой профнастил

8. Крепежные шурупы



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



1. Несущая ограждающая конструкция

2. Эффективный утеплитель

3. Стальной уголок для жесткости и для

4. выравнивания кривизны плоскости стены

5. Z-образный профиль

6. Пленка ветробарьер

7. Стеновой профнастил

8. Крепежные шурупы

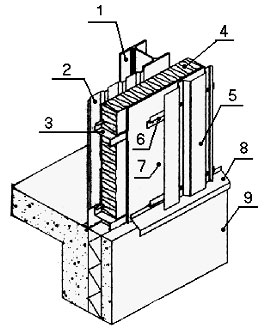

Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



1. Каркас здания

2. Внутренний стеновой профиль

3. Z-образный профиль

4. Эффективный утеплитель

5. Стеновой профнастил

6. Z-образный профиль малый (дополнительный) для проветривания

7. Пленка ветробарьер

8. Цокольная планка

9. Цоколь здания



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



1. Каркас здания

2. Внутренние стеновое ограждения

3. Гидробарьер

4. Эффективный утеплитель

5. Z-образный профиль

6. П-образная планка

7. Стеновой профнастил

8. Пленка ветробарьер



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»

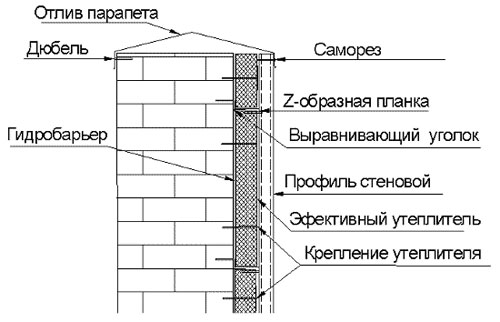

Одна из конструкций крепления стеновых материалов, а также вид парапетной части здания представлен на нижнем рисунке. Это один из возможных вариантов устройства стенового ограждения при уже существующей несущей стене. Характерные узлы примыкания профиля сходны с узлами примыкания металлочерепицы и представлены на рисунках. Монтировать профнастил можно как горизонтально так и вертикально, при этом изменится только направление и конфигурация планок-посредников.



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



При проектировании и устройстве ограждения необходимо учитывать, что стоимость 1м2 ограждающей конструкции из профнастила будет состоять из:

  1. Стоимость внутреннего ограждения , профиль (если он используется в качестве внутреннего ограждения).
  2. Паробарьер.
  3. Эффективный утеплитель.
  4. Гидробарьер- для кровли, ветробарьер - для стены.
  5. Наружное ограждение из кровельного или стенового профиля.
  6. Планки посредники и элементы крепления (шурупы).

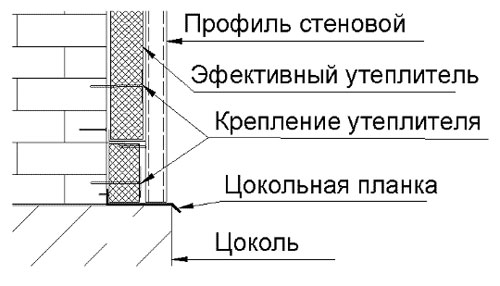

Вид представленного ограждения в уровне цоколя будет выглядеть более эстетичнее, если на границе с цоколем установить цокольную планку, в случае отсутствия цоколя профиль может упираться внизу прямо на отмостку, но для этого она должна иметь ровную поверхность.



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»

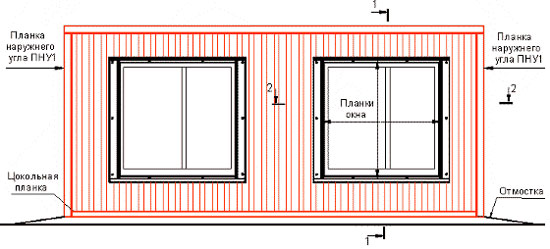

На рисунке изображен фасад утепленного здания и указаны места установок комплектующих планок. Детально узлы примыкания и конфигурация планок изображены на разрезах.



Фасад здания отделанный профнастилом (ПС-8, ПС-10, ПС-20)



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



1-1



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»

Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



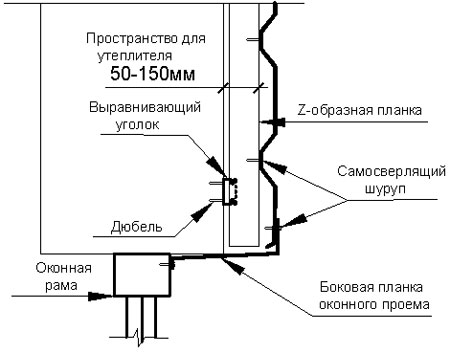

На разрезе 1-1 показана установка верхних и нижних планок окна, рассмотрен случай кирпичной несущей стены, эти планки могут иметь другую конфигурацию и размеры полок, отличную от указанных на схеме, это связано с разными конструкциями здания и его частей.



2-2

Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



Инструкция по монтажу стенового профнастила от компании «ЕвроКРОВ»



При обходе планками дверных проемов используются такие же конфигурации планок со своими размерами полок.
